科研動(dòng)態(tài)
固體所在利用能帶匯聚提高NbFeSb基熱電材料性能研究方面取得新進(jìn)展
發(fā)布日期:2022-03-29 瀏覽次數(shù):899
近期,中科院合肥研究院固體所計(jì)算物理與量子材料研究部張永勝研究員課題組在調(diào)控NbFeSb基Half-Heusler(HH)熱電材料性能方面取得新進(jìn)展,該研究不僅為實(shí)驗(yàn)提供新的HH研究體系,也為制備具有優(yōu)異性能的HH熱電材料提供了一種能帶工程方法。相關(guān)研究結(jié)果發(fā)表在:
Journal of Materials Chemistry A ( J. Mater. Chem. A, 2022, DOI :https://doi.org/10.1039/D1TA09660E ) 期刊上。
熱電材料可以利用溫差實(shí)現(xiàn)熱能與電能的直接轉(zhuǎn)換,具有18電子的HH材料因其具有優(yōu)良的穩(wěn)定性和半導(dǎo)體行為成為一種被廣泛研究的高溫區(qū)熱電材料。在眾多的HH材料中,NbFeSb是一種典型的p型高性能熱電材料,傳統(tǒng)提高NbFeSb基化合物熱電性能的方法側(cè)重于降低熱導(dǎo)率。在電學(xué)性能提升方面,由于NbFeSb中費(fèi)米能級(jí)附近的態(tài)密度主要由過(guò)渡金屬的d軌道貢獻(xiàn),因此通過(guò)能帶工程增強(qiáng)HH化合物的熱電性能并不容易。
為此,張永勝研究員課題組通過(guò)將Fe(Nb)與其在元素周期表中的近鄰元素進(jìn)行替換(用Mn和Co替換Fe或用Zr和Mo替換Nb),形成具有17和19電子的HH混合的化合物。通過(guò)團(tuán)簇展開(kāi)方法對(duì)17和19電子HH的混合體系(NbMn1-xCoxSb和Zr1-xMoxFeSb)進(jìn)行研究,理論設(shè)計(jì)出了兩種具有18電子的新型有序HH材料:Nb4Mn2Co2Sb4和Zr2Mo2Fe4Sb4。對(duì)新型HH體系的能帶結(jié)構(gòu)分析,發(fā)現(xiàn)17電子的NbMnSb與19電子的NbCoSb在價(jià)帶頂(L點(diǎn))實(shí)現(xiàn)能帶匯聚,導(dǎo)致Nb4Mn2Co2Sb4具有很高的能帶簡(jiǎn)并度(NvL=16),從而使材料的Seebeck系數(shù)和功率因子大幅度的提高,且高于傳統(tǒng)的NbFeSb材料。同時(shí),得益于復(fù)雜的聲子結(jié)構(gòu),兩種混合體系的熱導(dǎo)率都低于NbFeSb。綜合分析電學(xué)和熱學(xué)性能,計(jì)算得到Nb4Mn2Co2Sb4在1000K時(shí)p型和n型的zT值分別高達(dá)0.72和0.62。該研究結(jié)果表明,將17電子和19電子的HH化合物混合形成18電子化合物不僅是開(kāi)發(fā)具有高熱電性能的新型HH材料的有效方法,也是實(shí)現(xiàn)高效能帶工程的有效途徑。
上述工作得到了國(guó)家自然科學(xué)基金的資助,所有計(jì)算在中科院超算中心合肥分中心完成。
文章鏈接:https://doi.org/10.1039/D1TA09660E。

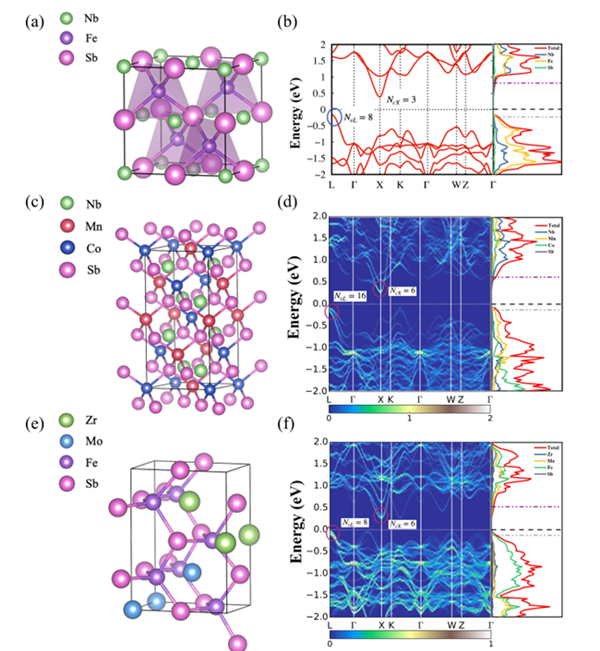

圖1. NbFeSb,Nb4Mn2Co2Sb4和Zr2Mo2Fe4Sb4的晶體結(jié)構(gòu)(a,c,e)及其電子結(jié)構(gòu)(b,d,f)。

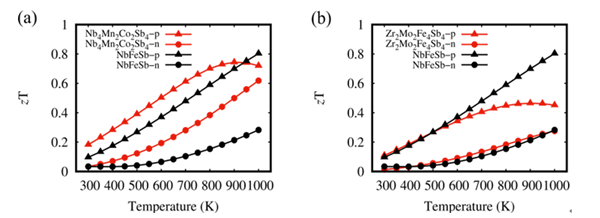

圖2. Nb4Mn2Co2Sb4(a中紅線),Zr2Mo2Fe4Sb4(b中紅線)和NbFeSb(黑線)的zT值。三角形和圓形分別表示p型和n型的熱電性能。
