液態金屬 硅膠壓力傳感器,逆發結羅
發布日期:2022-04-07 瀏覽次數:2653
液態金屬Liquid metal,代表了一類在室溫或接近室溫時為液態,且具有高導電性的新材料,可在柔性和可穿戴傳感器中,實現一系列電子應用。尤其是,目前診斷胃腸動力障礙的測壓成本高昂,并且受制于復雜和笨重的儀器。這種測壓評估胃腸gastrointestinal(GI)道的張力和收縮模式,卻又是診斷病癥的必須步驟。
近日,麻省理工學院Giovanni Traverso團隊Kewang Nan一作在Nature Biomedical Engineering上發文,報道開發了一種廉價且易于制造的導管類生物傳感器,該設備用于捕獲在人類胃腸道動態范圍內的測壓數據。這種設備設計類似于Quipu,即安第斯Andean文明用來捕捉和傳輸信息的打結線,并且是由打結的壓阻壓力傳感器組成,這些傳感器是通過薄硅膠管注入液態金屬(共晶鎵銦)制成的。通過探索一系列打結配置,確定了最佳設計方案,其傳感性能與用于胃腸道測壓的商業設備相當,并在麻醉豬胃腸道多個解剖部位,驗證了胃腸道運動傳感主要性能。一次性和可定制的壓阻導管,可以擴大胃腸道測壓在低資源環境中的應用。
通過硅膠-液態金屬壓力傳感器進行低成本胃腸測壓,類似于奇普quipu。(小注:奇普quipu,是古代印加人一種結繩記事的方法,用來計數或者記錄歷史。由許多顏色的繩結編成的。這種結繩記事方法目前已經失傳,復雜而隱秘)

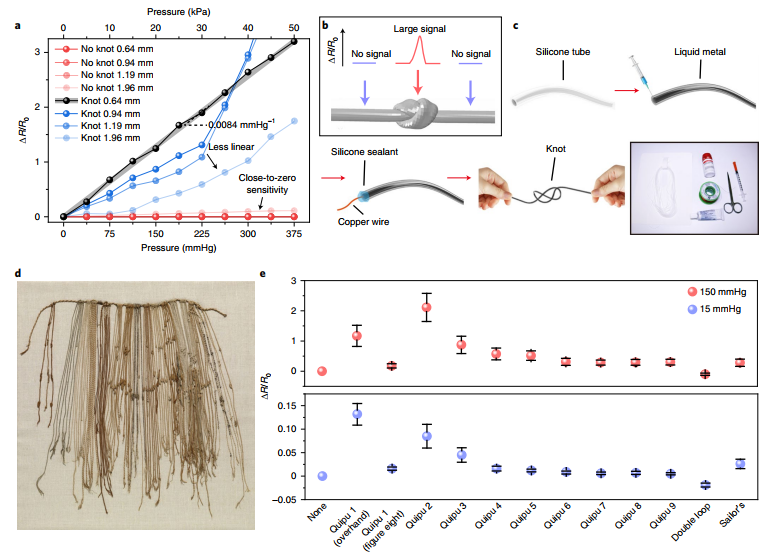

圖1奇普quipu

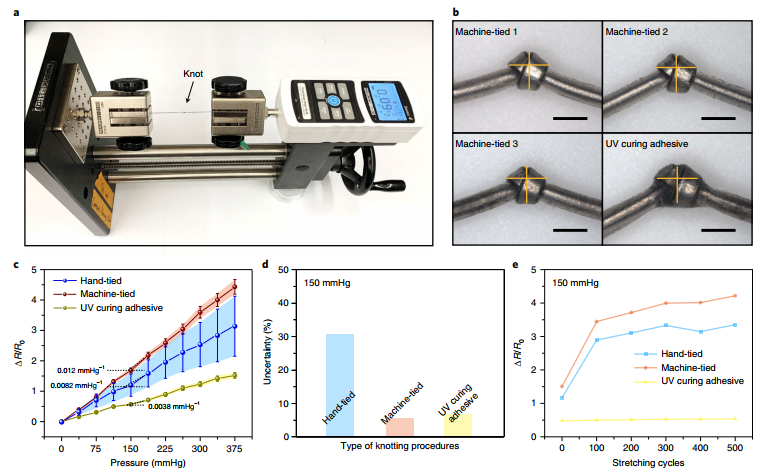

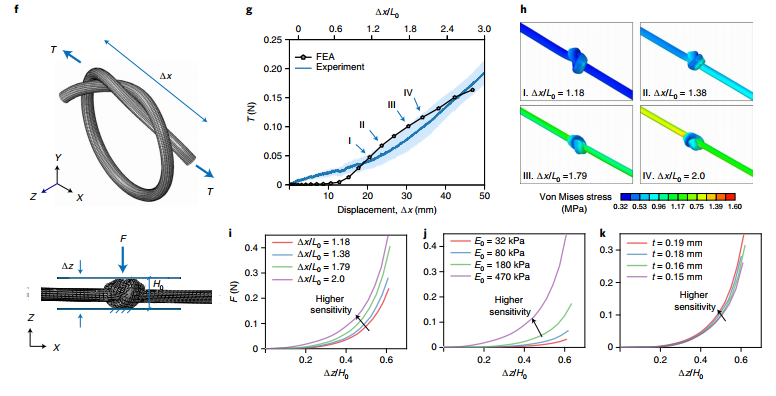

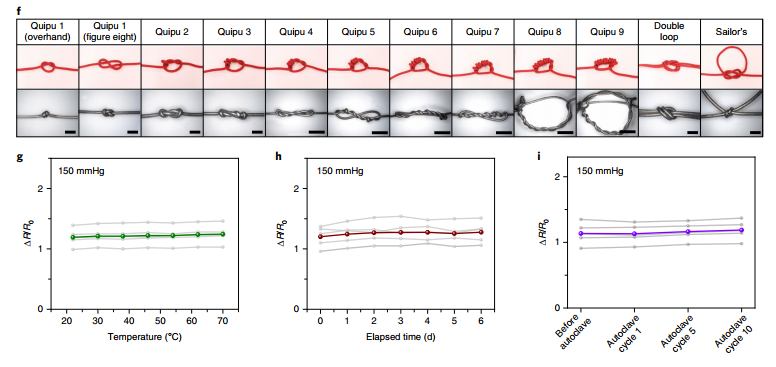

圖2:提高傳感器性能的實驗和數值方法

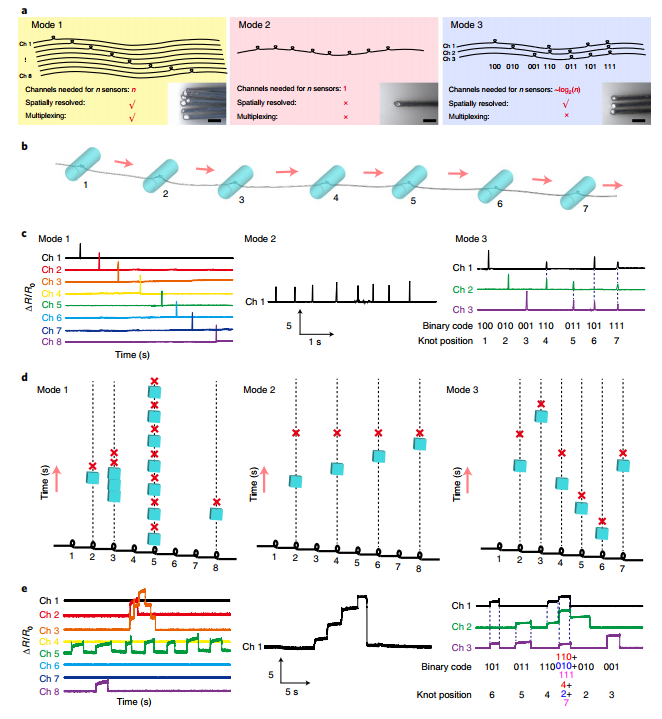

圖3:多路復用測量策略。

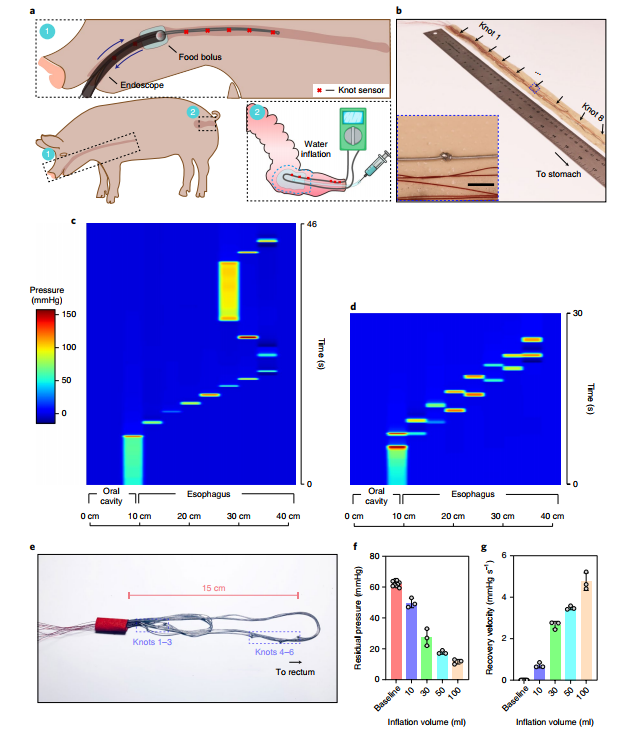

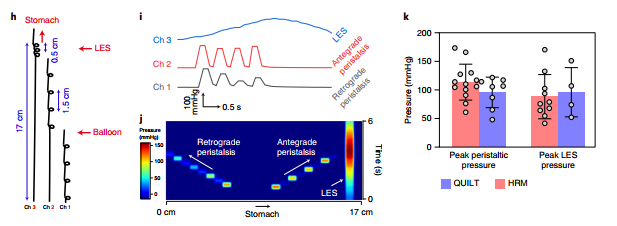

圖4:奇普quipu用胃腸測壓的體內演示。

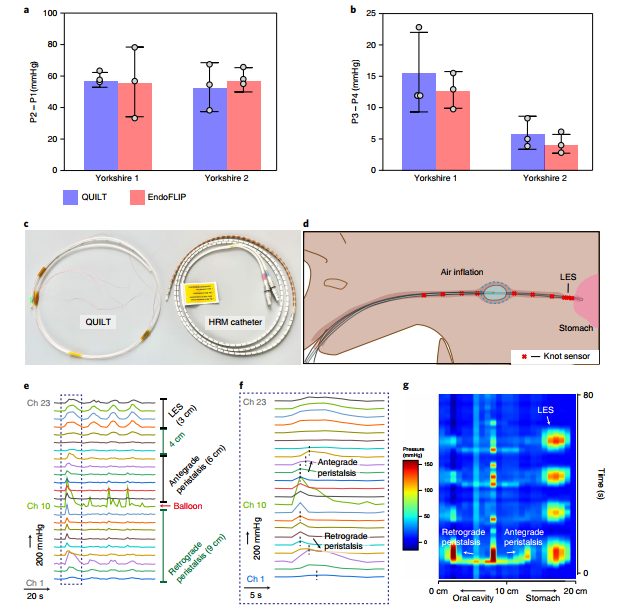

圖5:根據臨床可用的壓力傳感器對奇普quipu進行基準測試。
該項研究,融合液態金屬的應用潛力,實現了奇普Quipu結繩仿生,開發了新型液態金屬壓力傳感器(Quilt),用于在人類胃腸道的動態范圍內實現所需壓力靈敏度。這種簡單的制造方案,可以使用基本的工作臺工具完成,使設備成本低于每厘米0.26美元。
從實用角度來看,一次性使用超低成本測壓設備,有望將該技術擴展到資源有限的地區。即使在資源豐富的地區或機構中,這種一次性裝置也可以進一步最小化交叉污染的風險,并增加預定病例的處理量,因為在病例之間不需要內置時間來進行裝置凈化。一次性導管的其他優點,包括避免了當前昂貴導管的重復維護和維修成本,以及當多用戶導管需要維修時,最大限度地減少了臨床護理中的潛在延遲。
原文鏈接:https://www.nature.com/articles/s41551-022-00859-5https://doi.org/10.1038/s41551-022-00859-5
