近期，中科院合肥物質(zhì)院固體所功能材料物理與器件研究部趙邦傳研究員團(tuán)隊在高性能水系鋅離子電池電極材料研究方面取得系列進(jìn)展，通過磁場-電化學(xué)缺陷工程協(xié)同作用獲得了一種超長壽命的VS2基水系鋅離子電池，并探索了VS2在柔性自愈合鋅離子電池中的應(yīng)用。相關(guān)結(jié)果發(fā)表在Materials Horizons (Mater. Horiz., 2023, DOI: 10.1039/d3mh00303e)和Small (Small, 2023, DOI: 10.1002/smll.202207998)上。

水系電池因其低成本和高安全性在大規(guī)模儲能領(lǐng)域具有廣闊的應(yīng)用前景，是鋰離子電池的有力補(bǔ)充。其中，水系鋅離子電池因鋅金屬高的理論比容量 (820 mAh g-1)和低的氧化還原電位 (-0.76 V vs. SHE)而備受關(guān)注。然而，通常鋅離子電池正極材料的電化學(xué)性能有限，負(fù)極鋅枝晶生長現(xiàn)象嚴(yán)重，使得鋅離子電池的能量密度偏低，循環(huán)壽命偏差。因此，設(shè)計制備高能量密度正極材料和抑制鋅枝晶的生長是開發(fā)高性能鋅離子電池的兩個關(guān)鍵因素。在此基礎(chǔ)上，進(jìn)一步制備柔性電池可有效拓寬儲能器件的應(yīng)用領(lǐng)域和范圍。

鑒于此，研究人員采用一步水熱結(jié)合高充電截止電壓下原位電化學(xué)缺陷工程制備了一種具有手風(fēng)琴狀的VS2材料。該VS2材料晶格發(fā)生了有益的畸變，具有豐富的空位。材料獨特的結(jié)構(gòu)解鎖了Zn2+沿c軸方向的傳輸，實現(xiàn)Zn2+沿ab面和c軸方向的3D傳輸，并可有效減小鋅離子與VS2之間的靜電相互作用，材料的比容量和倍率性能較為優(yōu)異。同時，研究人員通過引入磁場的方法調(diào)節(jié)了電池中鋅離子的運動方式，抑制了鋅枝晶的生長，實現(xiàn)7400圈的超長循環(huán)壽命。

此外，團(tuán)隊通過簡單的水熱方法在柔性碳泡沫(CF)基底上生長了VS2納米片陣列，制備了柔性VS2電極材料(VS2@CF)，探索了VS2在柔性鋅離子電池方面的應(yīng)用。得益于CF的高導(dǎo)電性和3D多孔骨架結(jié)構(gòu)，VS2@CF表現(xiàn)出優(yōu)異的倍率性能(5 A g-1時172.8 mAh g-1)和循環(huán)穩(wěn)定性（1 A g-1下1000次循環(huán)后130.2 mAh g-1)。更重要的是，由VS2@CF正極、CF支撐的Zn負(fù)極和凝膠電解質(zhì)組裝的準(zhǔn)固態(tài)電池VS2@CF//Zn@CF同樣表現(xiàn)出優(yōu)異的倍率性能( 0.2 A g-1時261.5 mAh g-1，5 A g-1時149.8 mAh g-1)和循環(huán)穩(wěn)定性（1 A g-1下100次循環(huán)后126.6 mAh g-1）。VS2@CF//Zn@CF全電池還表現(xiàn)出良好的柔韌性和自愈性能，在不同彎曲角度下都具有較高的比容量，被剪開能迅速自愈合，并且愈合后能正常充放電。

合肥物質(zhì)院固體所博士研究生毛云杰為論文第一作者，高能物理研究所散裂中子源科學(xué)中心司建國博士后對論文的部分結(jié)果進(jìn)行了理論解釋。該研究工作得到國家重點研發(fā)計劃、安徽省重點研發(fā)計劃、合肥大科學(xué)中心高端用戶和合肥物質(zhì)院院長基金等項目的支持。

論文鏈接：https://pubs.rsc.org/en/content/articlelanding/2023/MH/D3MH00303E

https://onlinelibrary.wiley.com/doi/10.1002/smll.202207998

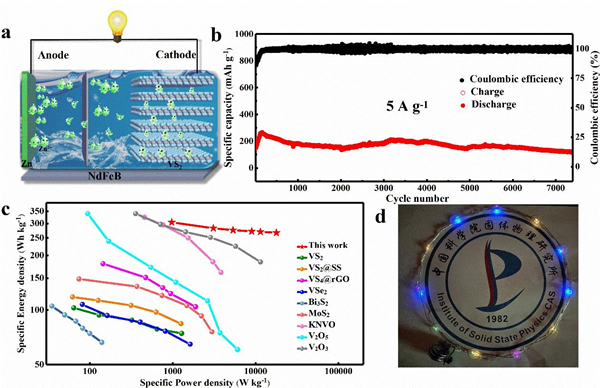

圖1. Zn-VS2 AZIB的結(jié)構(gòu)示意圖及電化學(xué)性能：(a) 結(jié)構(gòu)示意圖；(b) 循環(huán)性能；(c) 富含空位VS2與其它類似結(jié)構(gòu)正極材料的Ragone圖；(d)由Zn-VS2電池供電的LED燈光學(xué)照片。

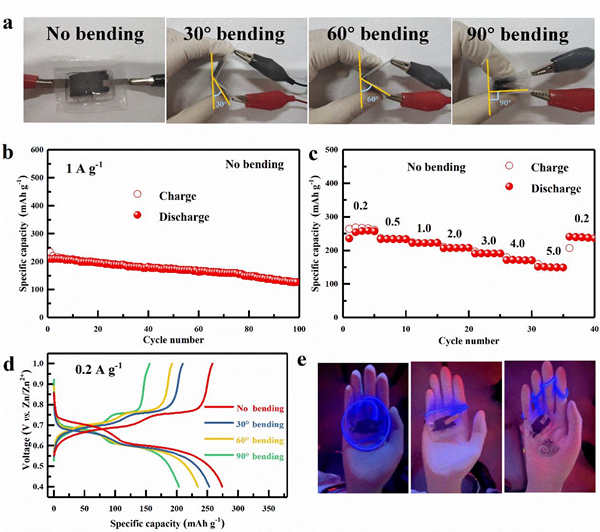

圖2. （a)不同彎曲角度下的VS2@CF//Zn@CF光學(xué)照片。VS2@CF//Zn@CF電池的（b)循環(huán)性能和（c)倍率性能；（d)不同彎曲角度下的GCD曲線；（e)由VS2@CF//Zn@CF準(zhǔn)固態(tài)電池點亮的商用LED燈條。
