近日，中國科學院合肥物質院固體所能源材料與器件制造研究部在鈣鈦礦X射線探測及成像研究方面取得新進展。研究人員提出構建鉸接策略的新思路，將異相CsPb2Br5鈣鈦礦摻入CsPbBr3體相內形成電子（空穴）加速效應，構建電子（空穴）快速通道，實現體相載流子的高速率傳輸，獲得了2.58×105 μC Gyair-1 cm-2的高X射線探測靈敏度和127.9 nGyair-1的低檢測限，與TFT板集成可實現X射線成像。相關成果以“Out-of-Phase Articulation Strategy of CsPbBr3/CsPb2Br5 Perovskite for High Sensitivity X-Ray Detection”為題發表在Advanced Functional Materials (Adv. Funct. Mater. 2024, 2401220, DOI: 10.1002/adfm.202401220)上。      與α-Se、CsI和CdZnTe等傳統探測器材料相比，金屬鹵化物鈣鈦礦表現出優異的X射線探測性能，具有高靈敏度、低探測限和較高的空間分辨率，在醫療影像、無損檢測、安全檢查等方面顯示出巨大的應用潛力。這種優勢源于其高X射線衰減系數、高缺陷容忍度、顯著的載流子壽命積（μτ）和可調的帶隙。與其它鈣鈦礦材料相比，無機鈣鈦礦CsPbBr3具有出色的環境穩定性和獨特的高溫可塑性，使其在X射線探測器及成像的應用中具有顯著優勢。然而，CsPbBr3通常以單晶形式被報道，制備難度大且成本高。多晶形式制備的CsPbBr3器件，則會出現體相載流子遷移率極低的情況，這對于其用于陣列成像有較大的限制。

固體所研究人員提出異相鉸連策略（Out-of-Phase Articulation Strategy, OPAS），在CsPbBr3的晶界中鉸接2D CsPb2Br5的第二相。2D結構CsPb2Br5的引入不會導致電流基線的降低，相反，它提高了CsPbBr3體內的載流子遷移率。2D CsPb2Br5在CsPbBr3的晶界中建立電子（空穴）加速通道，在X射線照射下，通過施加25 V低電壓，實現了2.58×105 μC Gyair cm-2的高靈敏度，并在0.5 V電壓下具有127.9 nGyair s-1的最小檢測極限，獲得了1.57 lp mm-1的高空間分辨率（MTF=0.2）。此外，研究人員進一步在薄膜晶體管(TFT)背板上集成多晶CsPb2Br5/CsPbBr3，實現了多像素X射線面陣成像，證明了CsPbBr3材料應用于成像可行性，為鈣鈦礦應用于X射線成像提供了一種新的材料體系和設計思路。

上述工作得到了國家自然科學基金、合肥物質院院長基金等項目的支持。

論文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adfm.202401220

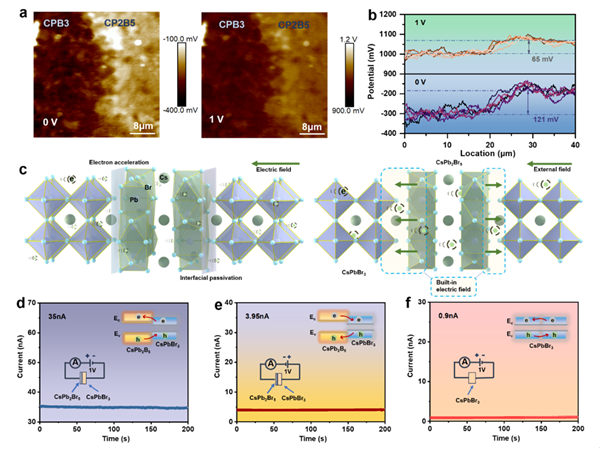

圖. CsPb2Br5增強CsPbBr3中電荷載流子傳輸：（a）開爾文探針繪制的CsPbBr3和CsPb2Br5界面之間的接觸電位差。左圖顯示無外部偏壓時的接觸電勢圖，右圖顯示對CsPbBr3側施加1 V偏壓時的接觸電勢圖；（b）0 V和1 V時CsPbBr3和CsPb2Br5之間的電勢變化；（c）當CsPbBr3體相中的電子通過CsPb2Br5時發生電子加速，以及界面修復示意圖；（d）在1 V偏壓下將正電壓施加到CsPb2Br5一側的金電極上，晶圓器件的暗電流；（e）當將正電壓施加到未被CsPb2Br5處理的晶圓的金電極側時，晶圓器件在1 V偏壓下的暗電流；（f）在1 V偏壓下純CsPbBr3晶圓器件的暗電流。
