科研動(dòng)態(tài)
固體所在高效中紅外光學(xué)傳感材料研究方面取得重要進(jìn)展
發(fā)布日期:2024-06-14 作者:鐘世川 瀏覽次數(shù):332
近期,中國科學(xué)院合肥物質(zhì)院固體所納米材料與器件技術(shù)研究部在超寬帶金屬等離激元天線的開發(fā)上取得了重要突破。相關(guān)研究成果以 “An Ultra-broadband Metallic Plasmonic Antenna for Ultrasensitive Molecular Fingerprint Identification”為題發(fā)表在Nano Letters (Nano Lett., 2024, 24, 22, 6805–6812)上。
光譜失諧是指等離激元天線的響應(yīng)頻率與外部施加的光譜范圍不匹配時(shí),導(dǎo)致信號增強(qiáng)效果減弱或失效的現(xiàn)象,該現(xiàn)象在中紅外波段(400-4000 cm-1)普遍且無法避免。例如,在共振表面增強(qiáng)紅外吸收(rSEIRA)模式下,金屬天線的窄帶寬與分子指紋振動(dòng)頻率無法完全匹配,導(dǎo)致大部分信號弱增強(qiáng)或者無增強(qiáng),使得檢測效率低下。
為此,研究團(tuán)隊(duì)采用了一種新型的低溫孵育合成法,制備了均勻的銀微米超粒子。這些微粒呈準(zhǔn)球形,平均直徑為0.97微米,表面由大量納米間隙和納米突觸組成,被稱為“熱點(diǎn)”(圖1)。通過等離激元耦合效應(yīng),該銀微粒的等離激元帶寬顯著擴(kuò)展,覆蓋了整個(gè)中紅外波段,成功克服了光譜失諧。進(jìn)一步通過形貌優(yōu)化,銀顆粒的熱點(diǎn)質(zhì)量得到大幅提升。將該銀微粒作為金屬等離激元天線,研究團(tuán)隊(duì)首次在共振表面增強(qiáng)紅外吸收模式下成功探測到了4-巰基苯甲腈的幾乎完整的分子指紋光譜(圖2);進(jìn)一步測量不同必需氨基酸的rSEIRA光譜,發(fā)現(xiàn)其在機(jī)器學(xué)習(xí)算法的輔助下展示出高光譜識別度。研究結(jié)果表明制備的銀微米超粒子對分子指紋振動(dòng)的全頻段均能高效檢測。
該研究不僅改變了對中紅外金屬等離激元天線“帶寬窄、尺寸大但熱點(diǎn)面積小”的慣性認(rèn)知,還為超靈敏中紅外光學(xué)傳感材料的研發(fā)與應(yīng)用提供重要指導(dǎo)。
上述研究得到了國家重點(diǎn)研發(fā)計(jì)劃項(xiàng)目、國家杰出青年科學(xué)基金、中國科學(xué)院青年創(chuàng)新促進(jìn)會(huì)及國家自然科學(xué)基金等項(xiàng)目的資助。
論文鏈接:https://pubs.acs.org/doi/full/10.1021/acs.nanolett.4c01562

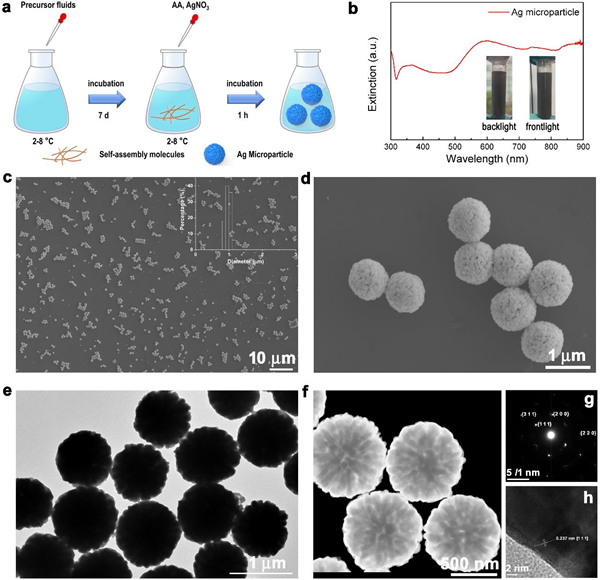

圖1. 銀微米超粒子的制備流程以及基礎(chǔ)表征圖:a) 銀微米超粒子制備流程圖;b) 銀微米超粒子的消光譜;c) 銀微米超粒子的低放大倍率掃描電鏡照片;d) 銀微米超粒子的高放大倍率掃描電鏡照片;e) 銀微米超粒子的透射電鏡照片;f) 銀微米超粒子的掃描透射電鏡照片;g) 銀微米超粒子的選區(qū)衍射圖案;h) 銀微米超粒子表面高分辨透射電鏡照片。

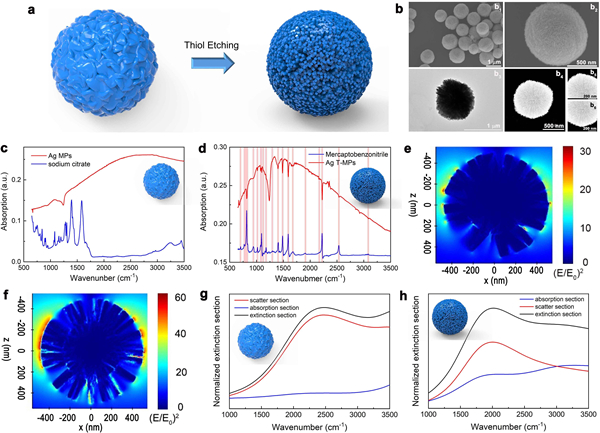

圖2. 不同形貌的銀微米超粒子的紅外光譜以及理論模擬:a) 銀微米超粒子的形貌優(yōu)化策略;b) 優(yōu)化后的銀微米超粒子的基礎(chǔ)表征照片;c) 銀微米超粒子的共振表面增強(qiáng)紅外吸收光譜;d) 優(yōu)化后的銀微米超粒子的共振表面增強(qiáng)紅外吸收光譜;e) 銀微米超粒子的電磁場理論模擬;f) 優(yōu)化后的銀微米超粒子的電磁場理論模擬;g) 銀微米超粒子的消光截面的理論模擬;h) 優(yōu)化后的銀微米超粒子的消光截面的理論模擬。
