科研動(dòng)態(tài)
固體所在氣凝膠材料耐高溫、機(jī)械強(qiáng)度與隔熱性能協(xié)同調(diào)制方面取得系列進(jìn)展
發(fā)布日期:2024-07-26 作者:劉翠、郭威 瀏覽次數(shù):105
近期,中國(guó)科學(xué)院合肥物質(zhì)院固體所王振洋、張淑東研究團(tuán)隊(duì)在氣凝膠耐高溫、機(jī)械強(qiáng)度及隔熱性能協(xié)同調(diào)制方面取得系列進(jìn)展,相關(guān)研究成果發(fā)表在Journal of Materials Chemistry A, ACS Applied Materials&Interfaces和Chemical Engineering Journal上。 無(wú)機(jī)SiO2氣凝膠是由氧化硅納米顆粒自組裝而成的多孔固體材料,其豐富的顆??紫吨谐錆M了空氣,進(jìn)而賦予其體積密低度、孔隙率高以及導(dǎo)熱系數(shù)低等特點(diǎn),被認(rèn)為是熱導(dǎo)率最低的固體材料,已成為空天熱管理、芯片熱控、可控核聚變等高端熱控領(lǐng)域最關(guān)鍵的隔熱材料之一。然而無(wú)機(jī)SiO2氣凝膠的結(jié)構(gòu)脆性、較低耐溫(≤700 ℃)等問(wèn)題,限制了它在極端環(huán)境下的服役應(yīng)用。
一維SiO2氣凝膠雖然可以有效解決結(jié)構(gòu)脆性和彈性模量問(wèn)題,但其強(qiáng)度和耐溫特性仍然有很大提升空間。鑒于此,固體所王振洋、張淑東研究員聯(lián)合重慶交通大學(xué)張繼祥教授,通過(guò)引入低含量ZrO2結(jié)晶相,提高一維SiO2纖維耐溫特性;在耐溫、低熱導(dǎo)的一維SiO2纖維單元間通過(guò)構(gòu)建多種類熔合節(jié)點(diǎn),進(jìn)一步增加纖維間的鏈接,顯著提升了一維SiO2基氣凝膠的壓縮強(qiáng)度和斷裂韌性。獲得的一維SiO2氣凝膠導(dǎo)熱系數(shù)低至0.092 Wm-1K-1(與空氣一個(gè)數(shù)量級(jí)),最大可承受彈性應(yīng)變超過(guò)80%,抗壓強(qiáng)度高達(dá)3.89×105 Pa(80% 抗壓應(yīng)變),同時(shí)在 -196~1300 ℃的超寬溫度范圍內(nèi)表現(xiàn)出穩(wěn)定的彈性和結(jié)構(gòu)完整性。相關(guān)研究成果發(fā)表在Journal of Materials Chemistry A (J. Mater. Chem. A, 2024, 12, 16079-16086)上,并申請(qǐng)了國(guó)家發(fā)明專利(已授權(quán))。
二維無(wú)機(jī)氣凝膠是由二維少層納米片結(jié)構(gòu)通過(guò)有序組裝形成的多孔固體材料,已成為氣凝膠領(lǐng)域的新熱點(diǎn)。研究團(tuán)隊(duì)以高豐度、低價(jià)的二維層狀結(jié)構(gòu)蒙脫石納米片為結(jié)構(gòu)單元,微量羥基磷灰石納米線作為支撐,利用定向冷凍手段成功構(gòu)建出規(guī)則單向多孔三維網(wǎng)絡(luò)結(jié)構(gòu)的二維類氣凝膠,其具有優(yōu)異的隔熱性能和阻燃性能。在標(biāo)準(zhǔn)壓縮試驗(yàn)中,氣凝膠的壓縮模量高達(dá)80MPa,相關(guān)研究成果發(fā)表在ACS Applied Materials & Interfaces (ACS Appl. Mater. Inter., 2024, DOI: 10.1021/acsami.4c08796)上,并申請(qǐng)了國(guó)家發(fā)明專利。
此外,研究團(tuán)隊(duì)對(duì)環(huán)保型建筑保溫材料生物質(zhì)氣凝膠進(jìn)行了新的探索。通過(guò)發(fā)展具有離子鍵、氫鍵和物理交聯(lián)等多種交聯(lián)模式,協(xié)同改善生物質(zhì)氣凝膠的阻燃和機(jī)械性能,開(kāi)發(fā)出阻燃性能優(yōu)異、煙霧自熄性的生物質(zhì)海藻酸鈉氣凝膠,可承受超過(guò)其自身2600倍的重量。相關(guān)研究成果發(fā)表在Chemical Engineering Journal (Chem. Eng. J., 2024, 489, 151223)上,并申請(qǐng)了國(guó)家發(fā)明專利。
上述研究不僅突破了氣凝膠耐溫與高強(qiáng)度不兼容的局限,而且為極端條件下高效隔熱、防火和機(jī)械堅(jiān)固方面協(xié)同優(yōu)化開(kāi)發(fā)與應(yīng)用提供了新材料。
相關(guān)工作得到了國(guó)家重點(diǎn)研發(fā)計(jì)劃、中國(guó)科學(xué)院穩(wěn)定支持基礎(chǔ)研究領(lǐng)域青年團(tuán)隊(duì)項(xiàng)目、國(guó)家自然科學(xué)基金、安徽省科技重大專項(xiàng)、安徽省重點(diǎn)研發(fā)計(jì)劃等項(xiàng)目的支持。
論文鏈接:
https://pubs.rsc.org/en/content/articlelanding/2024/ta/d4ta02257b
https://pubs.acs.org/articlesonrequest/AOR-KUX3HA69N7QGNZ9YMTTG
https://www.sciencedirect.com/science/article/pii/S1385894724027104

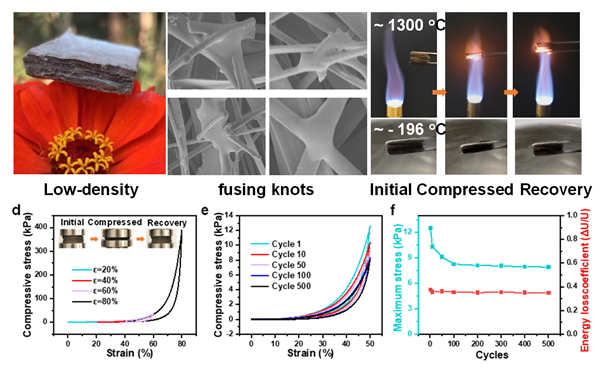

圖1. 一維SiO2基氣凝膠及耐溫與機(jī)械性能。

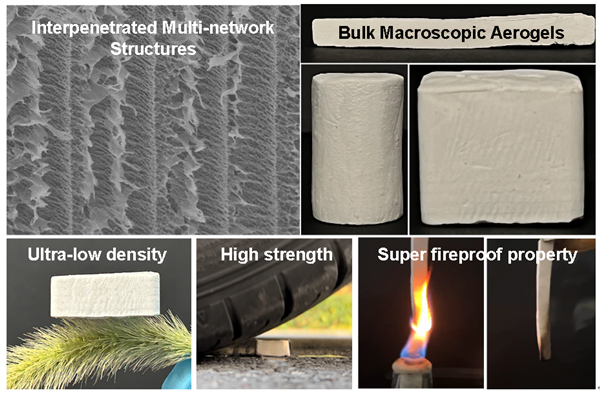

圖2. 二維類氣凝膠及多種性能。

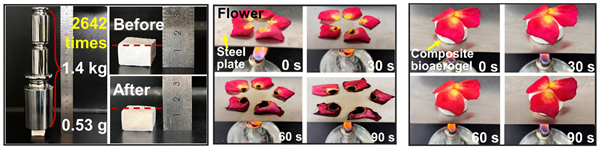

圖3. 生物質(zhì)氣凝膠及強(qiáng)度與隔熱性能比較。
