織物Fabrics，因其化學組成和結構，傳統上就可以用于吸聲體 acoustic absorbers。
近日，麻省理工學院 Yoel Fink團隊Wei Yan一作，在Nature上發文，報道了一種聽覺系統仿生織物，可以作為靈敏的聽覺麥克風，同時保留了織物的傳統品質，如機洗性和懸垂性?？椢锝橘|(zhì)是由棉經紗cotton warp緯紗weft中的高楊氏模量紡織紗線 textile yarns組成，將可聽頻率10-7個大氣壓微弱壓力波，轉換為低階機械振動模式。編織到織物中的是熱拉伸復合壓電纖維，其與織物一致并將機械振動轉換為電信號。
纖維靈敏度的關鍵是彈性覆層，該覆層將機械應力集中在壓電復合層中，該壓電復合層具有大約每牛頓46皮庫倫的高壓電電荷系數，這是熱拉伸工藝的結果。響應于可聽聲激勵的電輸出和空間振動模式的同時測量，揭示了具有納米振幅位移的織物振動模式是纖維電輸出源。由于纖維占織物體積比例小于0.1%，一次纖維拉伸，就能制造出數十平方米的織物麥克風。
三個不同應用舉例說明了這項研究的有用性：帶有雙聲纖維的機織襯衫，可以測量聲脈沖的精確方向，在作為聲音發射器和接收器的兩個織物之間，建立雙向通信，以及襯衫聽診心音信號。

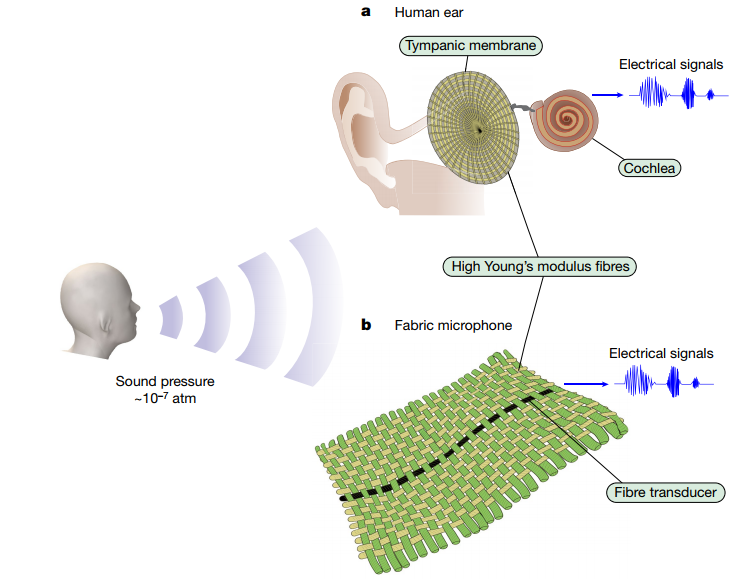

圖1：織物話筒設計與原理。

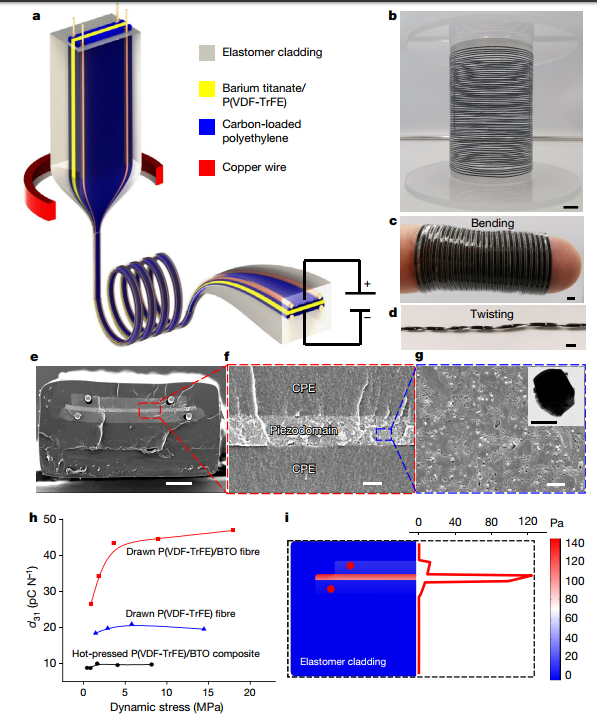

圖2：聲學纖維制造和表征。

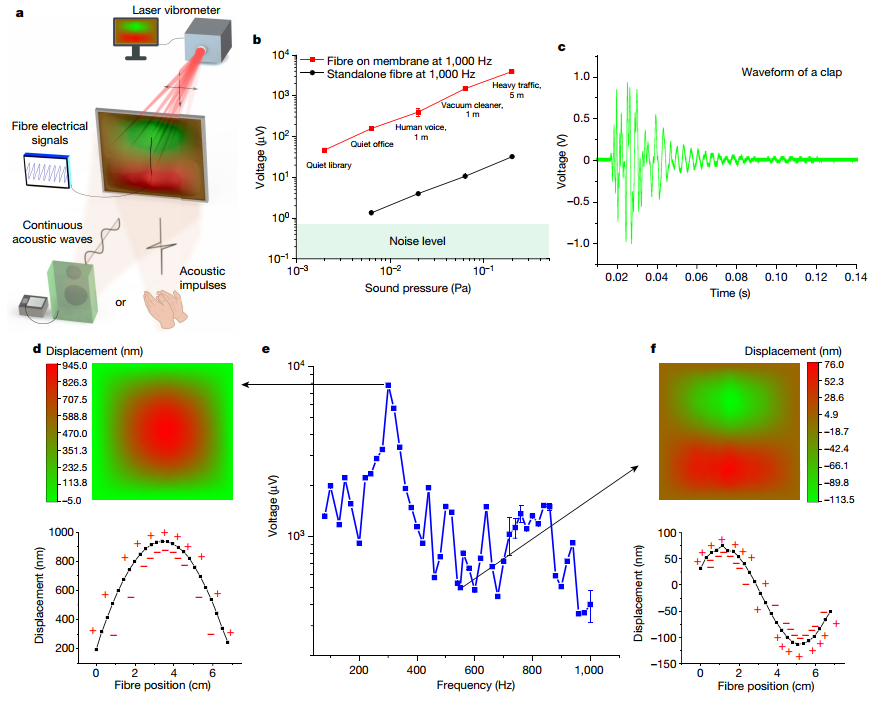

圖3：膜上聲學纖維表征。
圖4：機織聲學織物制造和表征。

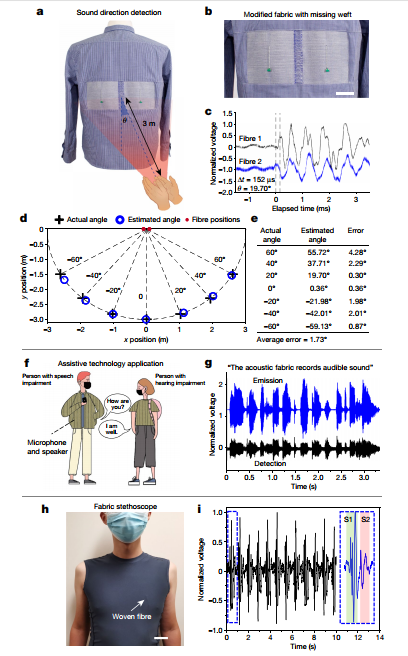

圖5：整合到襯衫中的機織吸聲織物應用實例。
該項研究，實現了聲學織物的原理、材料和機制。所得到的織物，能夠以與商用麥克風相當?shù)男阅?，有效地檢測可聽見的聲音。在聲音方向檢測、聲學通信和心音聽診方面的應用表明，該技術具有廣泛適用性，可促進基于織物的人機界面、生理監測和保健、航空航天工程、通信、生物醫學、機器人和計算織物發展。
