科研動(dòng)態(tài)
固體所在構(gòu)筑納米限域結(jié)構(gòu)增強(qiáng)催化降解抗生素方面取得新進(jìn)展
發(fā)布日期:2023-02-23 作者:周倩倩 瀏覽次數(shù):947
近期,中科院合肥研究院固體所環(huán)境材料與污染控制研究部孔令濤研究員團(tuán)隊(duì)提出了一種基于納米限域結(jié)構(gòu)的強(qiáng)化催化策略,在多層結(jié)構(gòu)的MXene上原位生長(zhǎng)納米級(jí)的Cu2O/Cu,實(shí)現(xiàn)對(duì)水中四環(huán)素污染物降解效能的顯著增強(qiáng)。相關(guān)研究成果以“Efficient degradation of tetracycline by a novel nanoconfinement structure Cu2O/Cu@MXene composite”為題,發(fā)表在Journal of Hazardous Material (J. Hazard. Mater., 2023, DOI: 10.1016/j.jhazmat.2023.130995)上。 近年來(lái),銅氧化物由于適用pH范圍寬、毒性低和儲(chǔ)量豐富等優(yōu)點(diǎn)受到了廣泛的關(guān)注。然而,單一的銅氧化物材料在實(shí)際應(yīng)用中存在易團(tuán)聚、循環(huán)穩(wěn)定性差及催化效率低等缺陷。為了解決這些問(wèn)題,將納米銅氧化物與載體結(jié)合形成具有“納米限域結(jié)構(gòu)”的復(fù)合材料是最為有效的策略之一。新型二維層狀材料MXene層間距可控,且具有良好的生物相容性、表面負(fù)電性及良好的親水性,是一種潛在的納米約束支撐基底。
鑒于此,研究人員將MXene與銅氧化物Cu2O/Cu結(jié)合,成功構(gòu)筑了具有納米限域結(jié)構(gòu)的新型催化劑Cu2O/Cu@MXene,并選擇四環(huán)素作為降解目標(biāo),研究了Cu2O/Cu@MXene的催化降解性能。結(jié)果表明,在最佳降解條件下,四環(huán)素的去除效率在30 min內(nèi)達(dá)到了99.14%,準(zhǔn)一級(jí)動(dòng)力學(xué)常數(shù)為0.1505 min-1,是Cu2O/Cu的3.2倍。這種出色的催化性能主要?dú)w因于Cu2O/Cu@MXene中的MXene能夠促進(jìn)四環(huán)素的吸附和Cu2O/Cu納米顆粒之間的電子傳輸。EPR分析和猝滅實(shí)驗(yàn)表明,Cu2O/Cu@MXene/PMS體系中的主要活性氧物種是.OH?;贚C-MS監(jiān)測(cè)到的降解中間體,研究人員提出了在這種非均相類芬頓體系中去除四環(huán)素的兩種可能路徑。該研究為設(shè)計(jì)環(huán)境友好、催化活性高的類芬頓催化劑提供了納米約束構(gòu)建策略,進(jìn)一步拓寬了MXene在高級(jí)氧化領(lǐng)域的應(yīng)用。 上述工作得到了國(guó)家重點(diǎn)研究開(kāi)發(fā)計(jì)劃、國(guó)家自然科學(xué)基金、安徽省自然科學(xué)基金及合肥研究院院長(zhǎng)基金等項(xiàng)目的資助。
文章鏈接:https://doi.org/10.1016/j.jhazmat.2023.130995

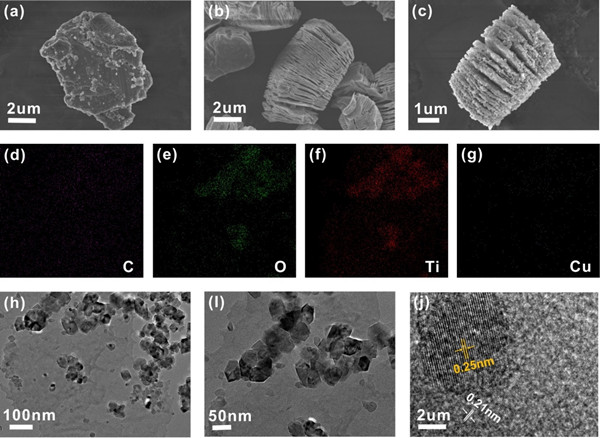

圖1. (a) MAX; (b) MXene的SEM圖;Cu2O/Cu@MXene的(c) SEM圖;(d-g)元素映射圖;(h-i) TEM圖;(j) HRTEM圖。

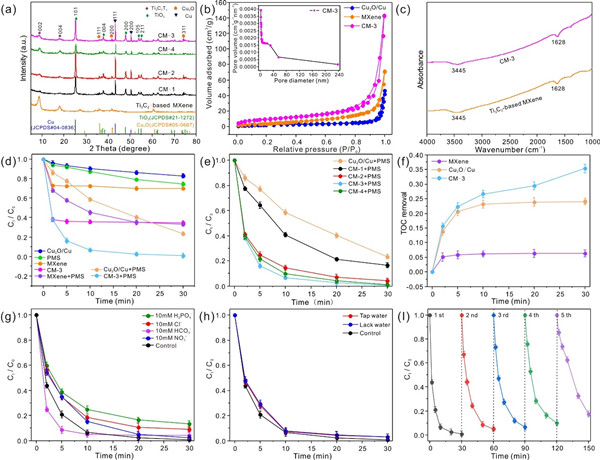

圖2. Cu2O/Cu@MXene的結(jié)構(gòu)表征和性能測(cè)試。

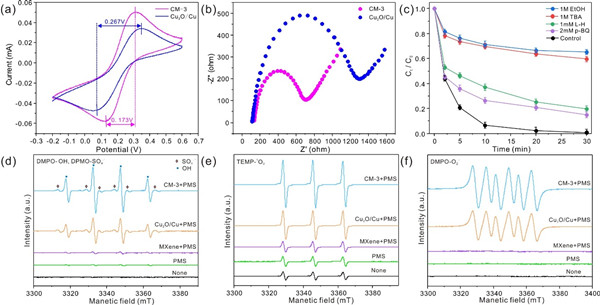

圖3. Cu2O/Cu@MXene降解四環(huán)素的機(jī)理探究。

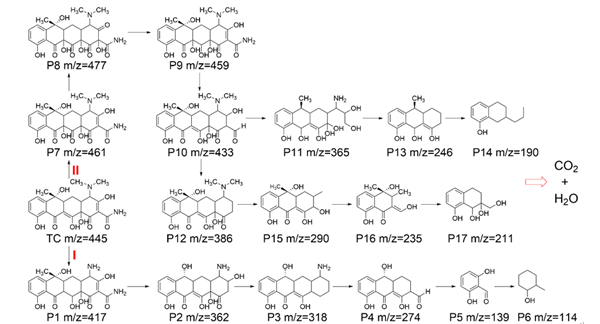

圖4. 四環(huán)素的降解路徑。
